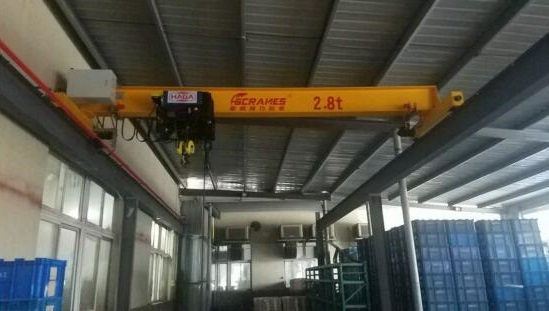

采用LDA型電動單梁起重機和CD1型電動葫蘆組合使用，成為一種有運行軌道的輕型起重設備。額定載荷5t，10t，跨距14.5mm。適用于溫度-25~40℃，濕度小于等于85%，無火災、爆炸和腐蝕性介質的環境工作。禁止吊運熔融金屬、有毒、易燃、易爆物品。為了方便操作，設有地面操縱形式。

LDA型電動單梁起重機結構特點：

1、金屬結構部分

此單梁起重機主梁采用鋼板軋制形成的U形槽，箱型腹梁再由工字鋼組成。橫梁也用鋼板壓延成U型槽組焊成箱形橫梁。在主梁和橫梁之間使用螺栓連接。

2、運行機構

LDA型電動單梁起重機驅動和制動由錐形轉子制動電機完成。傳動是采用“開一閉”式齒輪傳動。

3、電氣設備

運行電機為單速異步錐形轉子制動電機，運行速度為20 m/min。

4、電動葫蘆

CD1型電動葫蘆主要由三部分組成，一部分是起升機構，另一部分是運行機構和電氣裝置。

A.起升機構

1）起升機構由起升電機通過聯軸器經減速器空心軸驅動卷筒旋轉,使繞在卷筒上的鋼絲繩帶動吊鉤裝置上升或下降。設有中間軸和剛性聯軸。

2）起升電機采用錐形轉子電機，適應間歇工作時頻繁直接啟動。

3）LDA型電動單梁起重機減速器采用斜齒輪三級減速。

4）卷筒采用鑄鐵或無縫鋼管，采用花鍵傳遞動力，卷筒外殼體采用鋼板焊接。卷筒裝置是葫蘆的中心部件。側板與運行機構連接。兩端分別與起升減速器和電機連接。下部通過鋼絲繩與吊鉤裝置一起工作。外殼的前下方,安裝有限位器導桿裝置。

5）吊鉤采用特殊鋼材鍛造，通過帶有推力球軸承的吊鉤梁與外殼連接，使吊鉤自由運行。

B.運行機構

電動小車、運行電機、運行減速器、從動小車等組成運行機構，運行機構通過側板和卷筒裝置帶動主機作往復移動。

c.電氣裝置

葫蘆的電器裝置由電器控制箱、按鈕開關、限位器及聯接導線等組。LDA型電動單梁起重機按鈕開關的工作電壓為36V，根據按鈕開關上顯示的方向符號，正確按下按鈕，通過控制箱內繼電器的吸合和斷開來控制葫蘆的動作。
