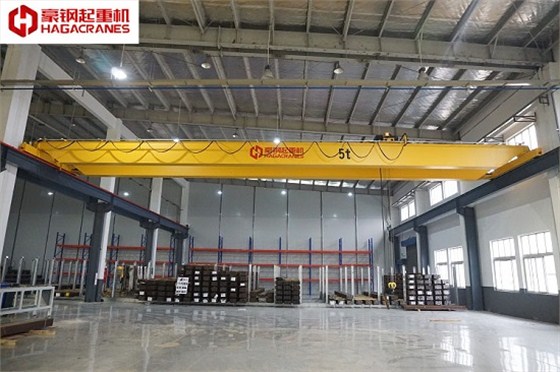

lh電動葫蘆雙梁橋式起重機主要由橋架、小車、大車運行和電氣四部分組成。起升機構用固定鋼絲繩或鏈條電動葫蘆。起重機組裝試驗應符合JB/t3695-2008型電動葫蘆雙梁橋式起重機的要求。安裝起重機時，按照圖紙進行安裝。

1、橋梁

該lh電動葫蘆雙梁橋式起重機由主梁、端梁、行走平臺、導電架、大車導電線擋駕、護欄等組成。

該系列采用雙梁結構，主梁與端梁螺栓連接，非導電側設有長走臺，小車饋電設有柔性扁平電纜供電系統。

為了防止懸架或鋼絲繩在車輛處于極限位置時與電源滑線相撞，在橋的兩主梁之間的電源端附近安裝導線擋架。

2、小車

該lh雙梁橋式起重機小車的升降機構為固定式電動葫蘆，小車的行走機構由LDA驅動。

小車支架由縱梁和橫梁組成，用異型鋼焊接，各梁焊接在一起。

3、大車

大車工作機構采用分別驅動，采用LD變速減速電機。

4、電氣系統

lh電動葫蘆雙梁橋式起重機各機構的工作由接地按鈕盒控制。電控柜安裝在靠近吊橋端梁的平臺上。電控柜配有各種操作機構的控制器和主電源開關。應急開關、鈴聲開關等設備。按鈕盒上有應急開關和各種機構的操作控制按鈕。采用工字鋼作為軌道和新型小車進行掛車電纜的導通。中央控制箱和行走槽安裝在橋梁的行走平臺上。主要電氣設備描述如下：

（1）、本lh電動雙梁橋式起重機采用集中控制方式，用于起重機交流電動機的過載保護、電壓損失、零點、安全及各機構限位保護。它與主令控制器一起工作，控制每個電機的運行，并提供電源、控制和照明電路電源。電控箱配有萬能接觸器、保險絲、交流接觸器、時間繼電器等。

（2）、限位和安全開關

起重機操作、小車操作和提升機構都與限位開關有關，以防止每個機構移動。當限位開關斷開時，相應的電路被切斷，機構停止運行。當電源接通兩次時，該機構只能在相反的方向工作，以確保安全。
