一、用途

壁式旋臂式起重機廣泛應用于礦山、車間、流水線、倉庫、碼頭等場合。具有結構新穎、合理、簡單、操作方便、轉動靈活、重量輕、負載移動靈活等優點，是一種節能、的起重設備。

二、結構概述

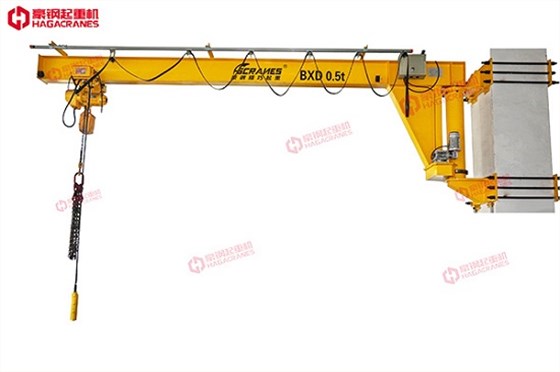

壁式旋臂式起重機（墻壁吊）由支架、回轉裝置、旋臂裝置和電動葫蘆（環鏈電動葫蘆）等組成。支架固定在墻上或鋼柱上，可根據用戶需要旋轉。旋轉部分分為手動旋轉和電動旋轉。電動葫蘆（環鏈電動葫蘆）安裝在懸臂軌道上，用于吊運重物。

三、壁式旋臂式起重機安裝

在安裝壁式旋臂式起重機之前，應檢查懸臂的彎曲和扭曲是否應分別糾正或還原，以及運輸過程中引起的軸的腐蝕和磨損。此外，每六個月清潔和潤滑軸、軸承和其他旋轉部件，

BXD型壁式旋臂起重機懸臂應按以下順序安裝。

1）按圖紙相應位置在用戶墻或鋼結構柱上鉆孔

2）用吊車吊起主懸臂，用固定螺栓將懸臂固定在上、下支承板上，用水平儀測量上撓度，然后順時針擰緊旋轉軸上的螺母。

3）在懸臂梁軌道上安裝電動葫蘆、行走小車和轉向裝置。

4）連接所有電器并安裝在懸臂上，并留有電源線的適當長度。

五、注意事項

1、臂式旋臂起重機在室外安裝使用時，應加可靠的防雨措施。

2、在懸臂和托架組裝完畢后，保證旋轉臂繞柱旋轉180°，調整墊圈，使懸臂端達到大撓度F R／250（R為轉彎半徑）。

3、操作時，不要同時按下同一電機的上、下、后退按鈕

4、工作時，任何人不得站在吊索下

5、壁式旋臂式起重機不要拖動重物

6、禁止超載吊裝。
